Испытания бетона методом отрыва со скалыванием в Москве

Испытания бетона на прочность методом отрыва со скалыванием обеспечивает получение наиболее точных результатов. Строительная лаборатория ООО «МосЭкспертиза-Испытание» располагает для этого всем необходимым оборудованием.

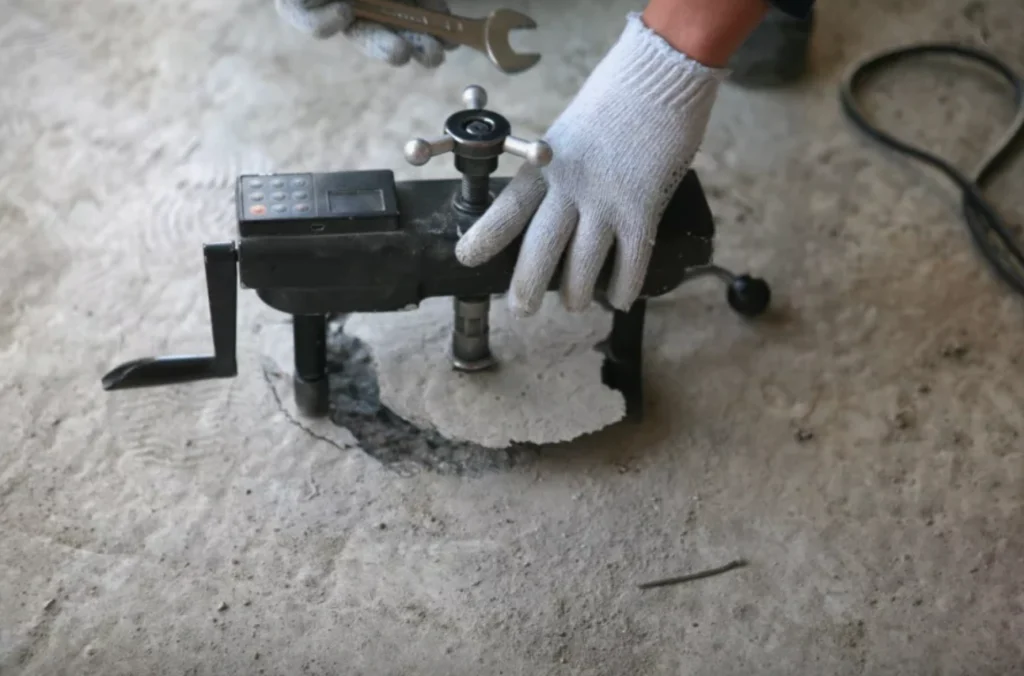

Рассматриваемая методика основана на отрыве лепестковых анкеров, заблаговременно установленных в теле бетонной конструкции. Для этого используется специальный прибор со встроенным динамометром. На его циферблате отображается приложенное усилие.

Стоимость услуги

Вид работ Ед. измерения Цена
Бетон. Неразрушающие методы.
1. Определение прочности механическими методами неразрушающего контроля (ГОСТ 22690-2015)
Метод отрыва со скалыванием 1 шт. 600

Этапы работы с нашей компанией

Оставляете заявку на сайте или звоните нам по телефону
Предварительный осмотр и согласование сроков и стоимости
Подписание договора и внесение предоплаты
Проведение испытаний
Оформление документации и передача заказчику

Подготовка и проведение испытаний методом отрыва со скалыванием

Данная методика требует некоторых подготовительных работ. На этой стадии выполняются следующие мероприятия:

  • в теле бетонной конструкции высверливаются отверстия;
  • они очищаются и обеспыливаются;
  • прогреваются до ноля градусов, если испытания проводятся зимой при -10˚С и ниже.

После этого, в отверстия устанавливаются лепестковые анкеры, к которым крепится устройство приложения силы.

Для испытаний методом отрыва используются следующие приборы:

  • ПИБ;
  • ГПHB-5;
  • OHИKC-OC;
  • ГПHC-5;
  • ПOC-50MГ4 и др.

Их разрешается устанавливать на бетонную поверхность любой кривизны, если это не препятствует приложению усилия.

К испытаниям бетона методом отрыва можно приступать сразу по окончании проведения подготовительных мероприятий. Вращением ручки плавно увеличивается прилагаемая сила, но не быстрее, чем 3 кН в секунду. Усилие, при котором удается вырвать анкеры хотя бы на 1 мм, фиксируется на дисплее динамометра. По окончании процедуры полученные данные обрабатываются и систематизируются.

Для расчета прочности бетона применяется формула R= M1 x M2 x P. Она расшифровывается следующим образом:

  • М1 — коэффициент, зависящий от размера заполнителя и варьирующийся в пределах 1,0–1,1;
  • P — приложенная сила, измеренная опытным путем;
  • М2 — коэффициент перехода к прочности на сжатие, определяемый по специальной таблице и варьирующийся в пределах 0,9–1,7.

На основе полученных данных и сделанных расчетов составляется отчет, в котором делается вывод о соответствии бетона заявленным техническим характеристикам.

Особенности испытаний прочности бетона методом отрыва со скалыванием

Рассматриваемая методика является неразрушающей, что уже считается преимуществом.

К достоинствам метода отрыва со скалыванием также нужно добавить:

  • высокую точность замеров;
  • широкий прочностной диапазон (от 5 до 100 МПа);
  • возможность применения полученных данных для расчета характеристик бетона по математической формуле (приведена выше).

Технология отрыва со скалыванием имеет и ряд недостатков. Она неприемлема для тонкостенных конструкций толщиной до 10 см. Ее не применяют для испытаний ЖБИ с густым армированием.

К минусам методики отрыва со скалыванием также можно добавить:

  • трудоемкость процесса;
  • высокую частоту проверок — не реже 1 раза в 2 месяца;
  • сложность испытаний в мороз при -10˚С и ниже (требуется прогрев отверстия).

Дополнительным условием для применения метода отрыва со скалыванием является требование к минимальной толщине испытуемой бетонной конструкции — она должна вдвое превышать глубину отверстия. Нужно также соблюдать следующие условия:

  • установка анкеров производится не ближе 150 мм от края ЖБИ;
  • расстояние между соседствующими участками испытаний должно быть больше пятикратной глубины отверстий;
  • проскальзывание анкера не должно превышать 10% от глубины его погружения.

Преимущества обращения за услугой к компании «МосЭкспертиза-Испытание»

Мы располагаем собственной строительной лабораторией с современным оборудованием для проведения испытаний бетона методом отрыва. Для анализа полученных результатов используются специальные компьютерные программы.

Наши другие преимущества:

  • подготовка профессионального отчета с выводами и расчетами;
  • четкое соблюдение сроков;
  • персональные скидки (при больших объемах работ).

Заказывайте у нас испытания прочности бетона методом отрыва, позвонив по телефону или воспользовавшись онлайн-формой.

Испытания бетона методом отрыва со скалыванием

Прочность материала, при помощи которого возводилась ограждающая или несущая конструкция напрямую влияет на ее устойчивость и долговечность. Проведение испытаний бетона методом скалывания основывается на ГОСТ 22690-2015, который определяет порядок этой неразрушающей методики контроля. При выполнении экспертизы применяется специализированное оборудование – механический силовозбудитель, оборудованный динамометром и регистрирующим устройством.

Особенности работы

Только с использованием определение прочности бетона методом отрыва можно получить наиболее достоверные сведения, касающиеся реальных характеристик бетонных конструкций. Только этот способ является доступным при выстраивании градуировочной зависимости без разрушения. Однако при применении метода испытания бетона на отрыв необходимо учитывать несколько факторов:

  • Проведение расчетов при выстраивании градуировочной зависимости производится с учетом внешних факторов, которые могут повлиять на результаты, например, условий климата.
  • Исследования, проводимые с использованием методики сжатия могут иметь большую погрешность и не соответствовать результатам испытания бетона методом скалывания в случаях, когда состав неоднородный.
  • Проведение изучения характеристик таким способом позволяет получить наиболее точный результат среди всех неразрушающих методик, однако для определения характеристик с большей точностью лучше использовать разрушающие.

Наша строительная лаборатория имеет аккредитацию на выполнение строительных экспертиз и предлагает своим клиентам комплексные изучения характеристик строящихся и готовых сооружений.

Как проводятся работы

Испытания бетона на отрыв применяются при определении прочности материалов в диапазоне от 5 до 100 МПа для 4 разновидностей материала: легкого, мелкозернистого, тяжелого и напрягающего, устанавливаемого в монолитных железобетонных конструкциях. Контроль проводится поэтапно:

  1. Подготовительные мероприятия направлены на установки исправности измерительного оборудования, обозначение места монтажа приборов, высверливание шпура. При проведении испытания бетона методом отрыва со скалыванием в зимнее время года проводится прогрев полученного отверстия по всей длине.
  2. Выполняется сама экспертиза путем введения анкера в высверленный шпур и его плотной фиксации. Анкер соединяется с измерительным прибором и подается нагрузка с постепенным усилением. После того как анкер будет вырван – производится регистрация показаний.
  3. Полученные данные обрабатываются и обозначаются характеристики сооружения.
  4. Проводится разработка градуировочной зависимости.

Определение прочности бетона методом отрыва проводится строительной лабораторией «МосЭкспертизаИспытание» в соответствии с требованиями ГОСТ, а также с использованием современного, высокоточного строительного оборудования. Оставьте заявку на проведение любых строительных исследований, и наши специалисты выполнят все работы быстро и предоставят достоверную информацию о качестве выполненного строительства.
