Ультразвуковой контроль бетона

Компания «МосЭкспертиза-Испытание» специализируется на исследованиях характеристик строительных материалов. Перечень работ включает и такую востребованную услугу, как ультразвуковой контроль бетона. Данный метод обладает массой преимуществ и применяется в большинстве видов строительства.

Описание ультразвукового исследования бетона

Звуковые волны сверхвысокой частоты способны эффективно проникать через толщу твердых материалов. Именно этой особенностью обусловлено повсеместное распространение дефектоскопического оборудования, работающего по принципу ультразвукового контроля. Устройства позволяют регистрировать следующие особенности:

• глубину, форму и размеры трещин;
• качество бетонирования;
• наличие скрытых дефектов, способных повлиять на прочность и долговечность.

Стоимость услуги

*Цены указаны с НДС (5%)

Полезные материалы

• Испытание бетона на морозостойкость
• Набор прочности бетона
• Класс бетона по прочности

Ультразвуковой контроль бетона может выполняться как сквозным, так и поверхностным способом:

1. сквозной метод предполагает прозвучивание конструкций в поперечном направлении. Датчики при этом располагаются на противоположных сторонах исследуемого объекта;
2. поверхностный способ предназначен для работы со стеновыми панелями и плитами, содержащими значительное количество пустот, имеющих плоскую или ребристую поверхность. Размещение датчиков — одностороннее.

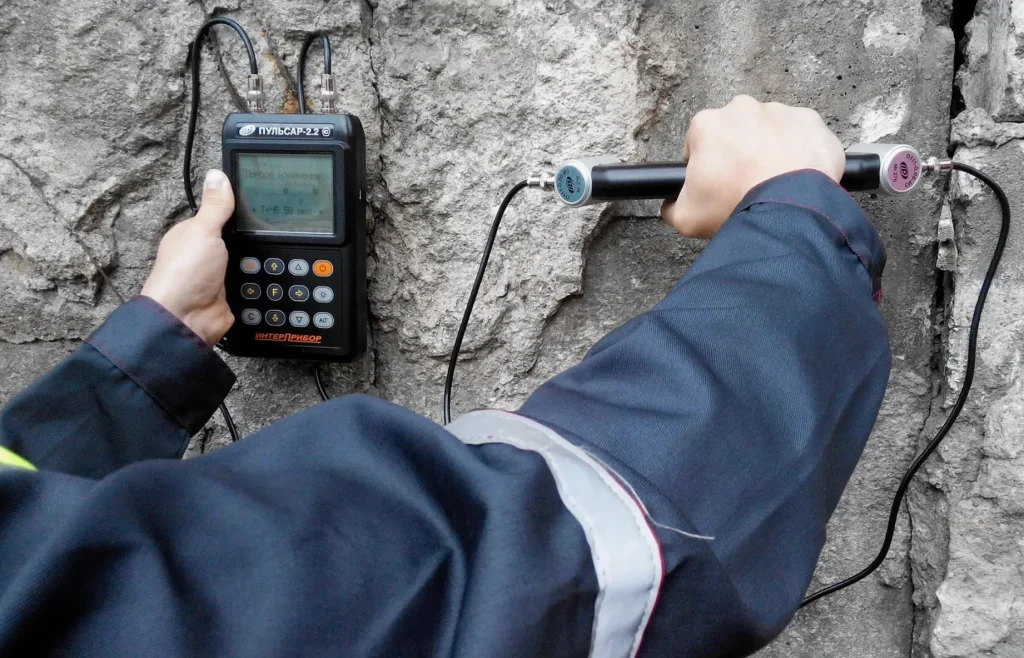

Для ультразвукового контроля бетона и других стройматериалов применяется оборудование, состоящее из датчика и микропроцессорного блока. Для более плотного прилегания чувствительного элемента к поверхности обычно применяются вязкие материалы, а также специальные протекторы и насадки.

Преимущества контроля бетона ультразвуковым способом:

• отсутствие повреждений материала, недостижимое при использовании разрушающих и частично разрушающих методов;
• высокая скорость ультразвукового исследования независимо от особенностей бетона;
• возможность проводить испытания при температуре до -10 °С без предварительного прогрева материала;
• невысокая стоимость.

Необходимо учесть, что достоверный ультразвуковой контроль бетона достигается только при высокой квалификации специалиста. Сотрудник, выполняющий замеры, должен уметь корректно интерпретировать показания прибора с учетом окружающей температуры и влажности, особенностей армирования конструкции и других нюансов. Существует ряд основных правил, которые необходимо соблюдать при ультразвуковом контроле конструкций из бетона.

• Перед измерением нужно определить местонахождение арматуры. Для этой цели применяется магнитный прибор.
• Прозвучивание может выполняться тремя способами: строго перпендикулярно, под углом 45° или параллельно арматуре таким образом, чтобы датчики располагались на воображаемой линии, проходящей через арматурные стержни.
• Минимальное количество участков измерения — 12. При выборе мест исследования следует ориентироваться на участки с наибольшей, наименьшей и промежуточной величиной косвенного значения.
• Ультразвуковая проверка эффективна только при условии, что разница в возрасте бетона на тестируемых участках не превышает 25 % с основной конструкцией. Данное требование действует только в отношении зданий и сооружений, с даты заливки которых прошло менее 2 месяцев.

Плюсы заказа ультразвукового исследования бетона в нашей компании

Сотрудники «МосЭкспертиза-Испытание» прошли длительное обучение и располагают высокоточными приборами, пригодными для работы с большинством марок бетонного раствора. Работы выполняются в минимальные сроки и в строгом соответствии с требованиями ГОСТ 17624-2012, 22690-2015, 22690-2015, СП 13-102-2003. Цену ультразвукового контроля бетона уточняйте в офисе.

Ультразвуковой контроль прочности бетона

Применение неразрушающего метода оценки качества бетона, который подразумевает работы со специальным ультразвуковым оборудованием, позволяет определять прочность исследуемых материалов. УЗК контроль основывается на косвенной зависимости характеристик бетонного основания и результатов проведенных измерений. Исследование позволяет выстроить градуировочную зависимость и оценить характеристики материала.

Как проводится исследование

Метод основан на проникновении звуковых волн сквозь толщу твердого материала. Они запускаются и регистрируются при помощи дефектоскопического оборудования для УЗК контроля. При проведении исследований этим неразрушающим методом можно установить качество бетонирования, оценить глубину, форму, размеры трещин, а также обнаружить скрытые дефекты, влияющие на прочность всей конструкции.

Ультразвуковой контроль выполняется в строгом соответствии с

ГОСТ 17624. При этом место и количество участков для исследования подбирается на основании ГОСТ 18105. Эти показатели должны быть указаны в проекте или установлены на основе:

• вида исследуемого элемента;
• задач проведения экспертизы;
• порядка проводимого бетонирования и размещения захваток;
• армирующих элементов конструкции.

Прозвучивание на разных участках осуществляется при помощи сквозного или поверхностного исследования. Для монолитных или сборных конструкций выбирается метод поверхностного исследования.

Если проводится поверхностное прозвучивание, то исследуемый образец должен отличаться по возрасту от исследуемого не более чем на 50%, а если требуется определение нормируемой прочности, то максимальная разница в возрасте – 25%. Поверхностная экспертиза должна проводится минимум дважды.

Сквозное прозвучивание проводится таким образом, чтобы оно было направлено параллельно плоскости рабочей арматуры. Чтобы исключить влиянеие армирующей части на итоговой результат проведения исследования, необходимо осуществлять на основе специальной схемы. Сквозная экспертиза проводится минимум 1 раз.

Преимущества ультразвукового метода

Неразрушающий метод контроля позволяет достаточно точно оценить качество бетонной конструкции. Его применение обладает целым рядом преимуществ:

• сохранение целостности материала, в отличие от методов разрушающего или частично разрушающего контроля;
• быстрота проводимого исследования, которая не зависит от типа, класса и других особенностей бетонной конструкции;
• проведение испытаний при температуре воздуха до-10 °С без необходимости предварительно прогревать материал;
• доступная стоимость.

Конечно, ультразвуковой неразрушающий контроль – менее точный метод, чем разрушающий, с отбором образцов из поверхности бетона. Однако, он находит свое применение на разных объектах и не снижает качества поверхности после проведения.

Заказать УЗК исследование в нашей строительной лаборатории вы можете на выгодных условиях. Просто позвоните нам или заполните форму обратной связи, и мы проведем качественную и достоверную экспертизу на вашем объекте. Предложим выгодные условия для сотрудничества и выполним испытания в самые короткие сроки.
